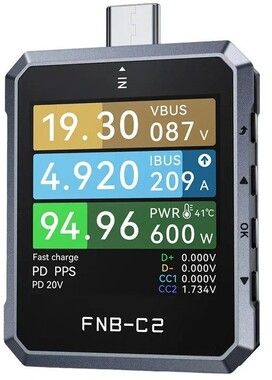

Fnirsi FNB-C2 USB Tester

Se, hvordan dine opladere, kabler og powerbanks præsterer med FNIRSI FNB-C2, en USB-C-tester til op til 240 W. Den måler spænding, strøm og effekt, analyserer hurtigopladningsprotokoller og læser information fra USB-C-kablers E-Marker-chip. Et praktisk værktøj til fejlfinding, service og elektronikprojekter.

• Måler op til 50 V, 6,5 A og 240 W
• Understøttelse af USB Power Delivery 3.1 EPR
• Læser kabeloplysninger fra E-Marker-chip
• Logger spænding og strøm i op til 9 timer

Mål spænding, strøm og opladningseffekt

Med en ekstern 20-bit analog-til-digital-omformer viser testeren spænding, strøm og effekt med høj opløsning. Måleområdet omfatter 4-50 V, 0-6,5 A og op til 240 W, hvilket gør den anvendelig til både enklere USB-opladere og kraftigere USB-C-strømforsyninger.

Du kan følge, hvordan opladningseffekten ændrer sig under brug og sammenligne forskellige kombinationer af opladere, kabler og tilsluttede enheder. En indbygget temperatursensor viser også testerens temperatur.

Analyser hurtigopladning og Power Delivery

FNIRSI FNB-C2 understøtter USB PD 3.1 EPR og kan identificere og aktivere flere hurtigopladningsprotokoller, herunder UFCS, Quick Charge, Huawei FCP/SCP, OPPO VOOC/SVOOC og VIVO VFCP.

Med overvågning af PD-kommunikationen kan du undersøge forhandlingen mellem opladeren og den tilsluttede enhed. Det gør fejlfinding lettere, når opladningen ikke fungerer som forventet, eller når enhederne ikke bliver enige om den ønskede opladningsprofil.

Læs information fra USB-C-kabler

Funktionen for E-Marker-aflæsning viser information, der er gemt i kompatible USB-C-kablers chip, for eksempel angivet strømkapa­citet, effektstøtte og dataoverførselshastighed. Det hjælper dig med at kontrollere kablets deklarerede egenskaber før opladning og dataoverførsel.

Testeren kan også simulere forskellige kabelprofiler, herunder kabler uden E-Marker samt profiler til 100 W og 240 W EPR. Funktionen er nyttig, når du vil undersøge, hvordan opladningsudstyr reagerer på forskellige kabelkonfigurationer.

Gennemgå spændingsvariationer og opladningsforløb

Testeren kan vise kurver for spænding, strøm og USB-signalerne D+ og D-. En separat tilstand til rippelanalyse hjælper dig med at undersøge hurtige variationer i forsyningsspændingen.

Spænding og strøm kan logges kontinuerligt i op til 9 timer. Du kan vælge et lagringsinterval på 1-120 sekunder og angive betingelser for, hvornår registreringen skal starte og afsluttes.

Sammenlign energi og kapacitet

Ti separate statistikgrupper samler oplysninger om elektrisk ladning, energi og måletid. Det gør det lettere at sammenligne testforløb og følge, hvordan for eksempel en powerbank præsterer over tid.

Beregningsfunktioner for batterikapacitet og virkningsgrad giver yderligere grundlag for analyse. Den energi, der måles ved USB-tilslutningen, er dog ikke det samme som batteriets anvendelige kapacitet, fordi omformnings- og opladningstab påvirker resultatet.

Farvedisplay med automatisk rotation

Den 1,54 tommer store TFT-LCD-skærm har en opløsning på 240 x 240 pixels og roterer automatisk i fire retninger. Det gør måleværdierne lettere at læse, uanset hvordan testeren er tilsluttet.

Lysstyrke, automatisk nedtoning og farvetema kan tilpasses. USB-forbindelsen til computer understøtter driverfri tilslutning med Windows og macOS, og enhedens firmware kan opdateres via USB.

Specifikationer:

• Tilslutninger til måling: USB-C-han og USB-C-hun
• Måling af strøm i begge retninger
• ADC: 20 bit
• Spændingsområde: 4-50 V
• Strømområde: 0-6,5 A
• Effektområde: 0-240 W
• Spændingsnøjagtighed: ±(0,2 ‰ af aflæst værdi + 2 cifre)
• Strøm- og effekt­nøjagtighed: ±(0,5 ‰ af aflæst værdi + 2 cifre)
• Hurtigopladningsprotokoller: PD 3.1 EPR, UFCS, QC 2.0/3.0/4/5, FCP, SCP, VOOC, SVOOC og VFCP
• E-Marker-aflæsning og simulering af kabelprofiler
• Overvågning af PD-kommunikation
• Kurvevisning: 2-1 000 samples pr. sekund
• Rippelanalyse: 20 000-2 000 000 samples pr. sekund
• Logningstid: op til 9 timer
• Lagringsinterval: 1-120 sekunder
• Ti statistikgrupper for elektrisk ladning, energi og tid
• Indbygget temperaturmåling
• Display: 1,54 tommer TFT-LCD, 240 x 240 pixels
• Automatisk skærmrotation i fire retninger
• Driverfri USB-forbindelse til Windows og macOS

I pakken:

• FNIRSI FNB-C2 USB-tester
• Brugsanvisning

Passer til:

Analyse af USB-C-opladere, kabler og opladningsforløb
